Le modèle OSI
#

Le modèle OSI est un modèle conceptuel de référence qui décrit les sept couches de communication d’un réseau informatique pour permettre l’interopérabilité entre différents systèmes. Chaque couche a un rôle spécifique, allant de l’envoi des signaux physiques (couche 1) à l’interface utilisateur (couche 7). Il aide à concevoir des applications et du matériel réseau, à comprendre le flux de données et à résoudre les problèmes.

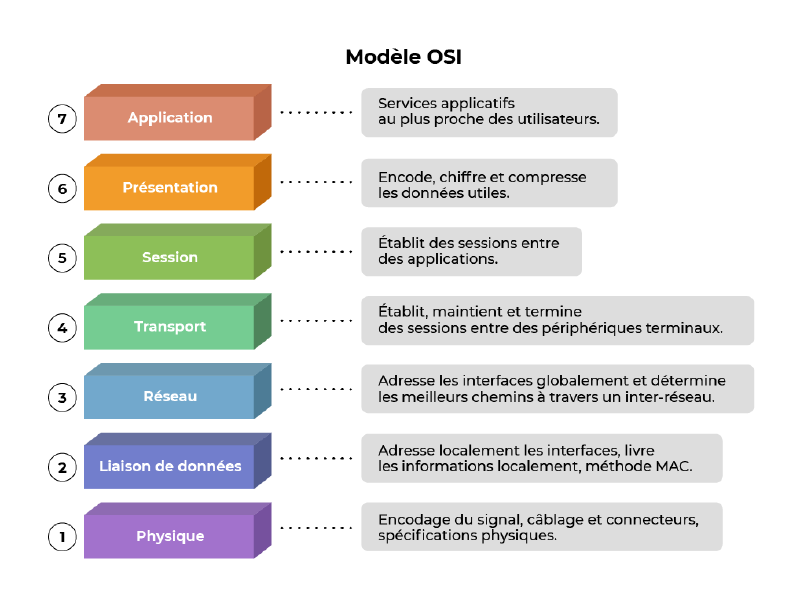

Le modèle OSI
© OpenClassrooms

Les sept couches du modèle OSI
#

Couche 1 : Physique
#

Transporte des bits bruts sur un support. Définit câbles, signaux électriques, modulation, connecteurs, topologies, débit binaire. Aucun traitement logique des données.

Couche 2 : Liaison de données
#

Fournit une transmission fiable entre deux équipements directement connectés. Encadre les bits en trames, gère adresses MAC, détection/correction d’erreurs locale, contrôle de flux, accès au média (CSMA/CD, CSMA/CA). Deux sous-couches : LLC et MAC.

Couche 3 : Réseau
#

Assure l’acheminement d’un paquet d’une source à une destination via plusieurs réseaux. Fournit adressage logique (IPv4/IPv6), routage, fragmentation, calcul de routes, commutation de paquets.

Couche 4 : Transport
#

Garantit le transport de bout en bout entre applications. Segmentation/réassemblage, fiabilité optionnelle, contrôle de flux, contrôle de congestion, multiplexage. Protocoles typiques : TCP, UDP.

Couche 5 : Session
#

Gère l’établissement, le maintien et la terminaison des sessions entre applications. Synchronisation, points de reprise, contrôle du dialogue.

Couche 6 : Présentation
#

Assure la traduction et la transformation des données. Encodage, compression, chiffrement, représentation syntaxique commune entre systèmes hétérogènes.

Couche 7 : Application
#

Interface directe avec les services applicatifs. Définit protocoles et formats utilisés par les applications réseau : HTTP, FTP, SMTP, DNS, etc.

Moyen mnémotechnique
#

“Petit Lapin Rose Trouvé à la SPA”

  • Petit : Physique
  • Lapin : Liaison
  • Rose : Réseau
  • Trouvé : Transport
  • SPA : Session, Présentation, Application
